供熱蒸汽管網監控系統利用4G無線網絡平臺，將對電廠各蒸汽參數(溫度;壓力;瞬時流量;累計流量)通過二次儀表、4G無線模塊發到供熱管網監控中服務器。并通過監控軟件，對終端用戶數據進行實時監控，并具備趨勢記錄、報警、結算累計、統計分析等多項功能，來實現現場參數的采集、調度室與各換熱站的數據實時通訊控制。
系統支持供熱異常信息監控室本地音響報警，同時支持遠程微信推送報警；告警閥值，可根據用戶實際情況任意設定。
系統可以按設置，在指定時間段內，通過微信向指定人員推送相關信息。
系統采用B/S架構，WEB頁面訪問，通過分配到用戶名和密碼就可通過瀏覽器訪問系統，無需本地安裝執行程序；
二、 系統組成
1、本系統主要由以下幾部分組成：
◆ 監控中心：（計算機、監控軟件）
◆ 通信網絡:（基于移動或者電信的通信網絡平臺）
◆ 4G：（采集現場儀器儀表信號，通過4G網絡傳輸?shù)奖O(jiān)控中心）
◆ 測量儀表：（FC6000型上海同欣）

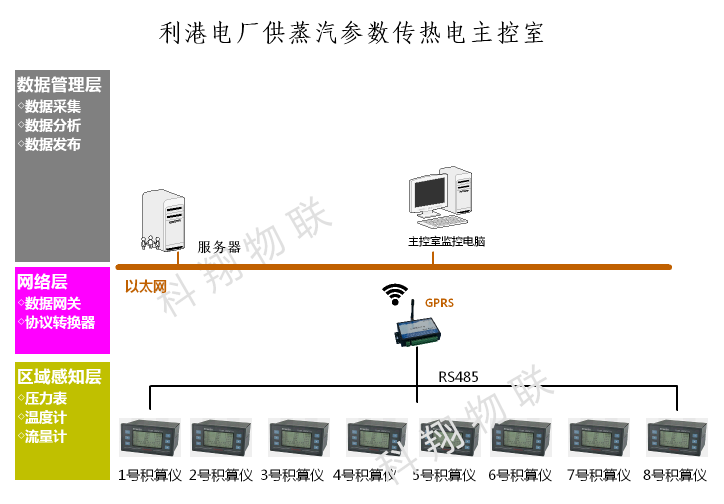

2、系統結構圖：
三、 硬件簡介
1、 4G無線數據網關基本功能及特點：
※支持一路RS485方式的用戶數據接口，可接入PLC等各種設備；
※ 采集傳輸控制一體化，提高了系統可靠性，降低了成本；
※采用Cortex-M3低功耗高性能的嵌入式處理器；
※ 用戶可以編程的量程轉換和報警上下限設定；
※通訊協議完善，組態軟件支持，用戶免開發；
※工業級設計，穩定可靠，堅固耐用；
四、 軟件簡介
4G遠程熱網監測系統軟件采用B/S結構，通過Internet互連網和4G網落接收現場換熱站的數據，進行熱用戶的數據分析、顯示、查詢、統計、報表打印等功能，給用戶提供一個直觀、簡單的操作平臺。
※ 實時采集數據，將熱力用戶數據采集到數據服務器。

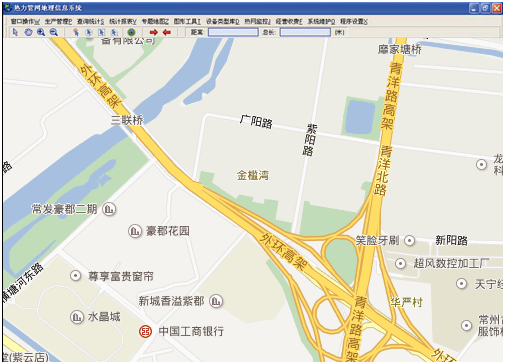

※能顯示整個熱網系統的供熱管線圖及地理分布圖（及用戶用熱信息）。
※ 集中顯示各熱用戶重要參數（如瞬時流量、溫度、壓力、累計流量、報警狀態、通訊狀態）。應有重點用熱單位的界面和報表功能，可隨時增加或刪除，操作應方便快捷。
※按區域、地塊劃分用戶，注明長期用戶和季節性用戶，能單獨顯示各熱用戶子站的全部測量參數及設置參數。
※ 能自動生成各熱用戶的瞬時流量、溫度、壓力、累計流量、頻率或差壓的并行歷史曲線，并可查詢?nèi)我庥脩簟⑷我鈪?shù)、任意時段的歷史數據，歷史數據和曲線應便于轉存和打印。
※ 能生成各熱用戶的用汽量日報表，月報表及年報表，且可生成分時等特殊報表的功能。任意組合用戶測量趨勢、測量參數累計、故障時段等趨勢記錄通過打印機打印輸出。
※實時顯示并記錄就地流量測量系統的各種報警信息，如流量/壓力/溫度的超限、儀表工作電源不正常、不間斷電源的電池欠壓、交流市電消失、通訊故障等報警信息。
※ 根據不同部門和不同人員，可設置不同的操作權限，防止不同級別的操作人員越權操作。
※ 上位機系統軟件及數據庫軟件應采用正式授權版本，保證其穩定可靠。該數據庫應具備查詢功能強、完整，能兼容不同通訊協議的功能。
※ 具有數據的存儲功能，要求可以將所有的實時參數保留3年以上（數據每一分鐘記錄一次），所存儲的數據能夠以標準的方式獲取存儲的數據。
五、系統特點
1）軟件兼容多種積算儀廠家協議；
2） 基于4G無線網絡實現大范圍內管線運行狀態監測，為用戶省去了昂貴的網絡建設和維護費用，實時性高，組網費用低；
3）監測信息豐富真實，系統響應速度快；
4）大容量數據庫，歷史數據存儲沒有后顧之憂；
5）多個分中心支持，4G接入，方便用戶管理；
6）高可靠工業級設計，維護簡單；
7）經濟效益、社會效益顯著,運行成本低廉；
8）告警信息短息、微信實時推送；
9）系統擴展性：系統應具備強大的擴展功能，可隨時增加用戶，硬拷貝功能、報表打印功能、計算工具功能。要求現場工作站將來可擴充的數目,并且保持采集點數據同時發送，監控管理中心同時接收所有采集點發送的數據。
