- 智能數據網關

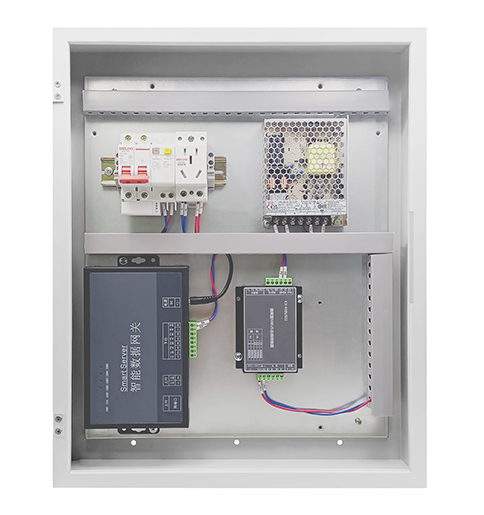

智能數據網關采用嵌入式系統設計，滿足《國家機關辦公建筑和大型公共建筑能耗監測系統技術導則》等規定的技術條件。上行與服務器交互數據，下行與電能表、遠傳水表、蒸汽表表、冷熱量表、溫濕度傳感器、溫控器等終端設備通訊，采集參數和下發指令，構成能源管理控制系統。
1路以太網接口，以太網通訊同時支持UDP、TCP-Client、TCP-Server。以太網通信支持TCP-MODBUS協議。
4路RS485，串口速率1200~115200bps可配置。
串口支持標準MODBUS-RTU協議或第三方協議，方便與第三方串口設備集成。
具備自動恢復功能，在無人值守情況下可以從故障中恢復正常工作狀態。
接收命令、上報故障、數據加密、斷點續傳、DNS解析;
外形尺寸：190mm(W)*120mm(H)*29mm(D)。
壁掛式安裝。
硬件參數 | 操作系統 | uCOS-III |
CPU | STM32 | |
存儲器 | 32M | |
RTC | 實時時鐘內置 | |
以太網 | 1路10M/100M自適應 | |
串行通訊端口 | 4路RS485 | |
電氣規格 | 額定功率 | < 5W |
額定電壓 | DC12V,可工作范圍：DC9V~24V | |
電源保護 | 具備雷擊浪涌保護 | |
電磁兼容 | 群脈沖±1KV；靜電放電±4KV，空氣放電±4KV；射頻場電磁輻射抗擾度：頻率范圍：80MHz~1000MHz，試驗場強：3V/m; | |
環境要求 | 工作溫度 | 0~50℃ |
存儲溫度 | -20~60℃ | |
環境濕度 | 10~90%RH（無冷凝） | |
抗震性 | 10~25Hz（X、Y、Z 方向 2G/30 分鐘） | |
冷卻方式 | 自然風冷 | |
機械指標 | 防護等級 | 前面板符合 IP65，機身側面符合 IP20 |
機械結構 | 工程塑料 | |
整機尺寸 | 190mm×120mm×29mm | |
整機重量 | 約1968g |
